锤式破碎机简介
锤式破碎机可分为环锤式破碎机与重锤式破碎机,本系列锤式破碎机适用于破碎各种脆性材料的矿物,被破碎物料有煤、盐、白亚、石膏、明矾、砖、瓦、石灰石等,其物料的抗压强度不超过100兆帕,湿度不大于15。

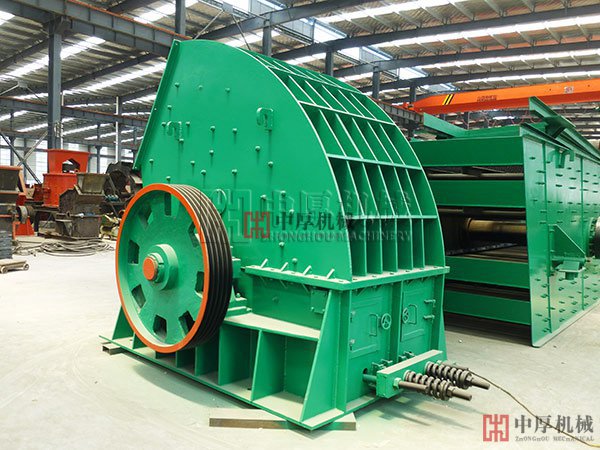

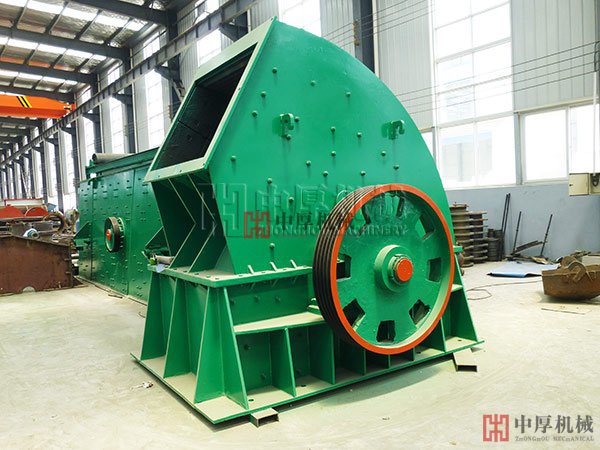

小型破碎机(左),大型破碎机(右)
锤式破碎机工作原理电动机带动转子在破碎腔内高速旋转,物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,然后通过筛板排出机外。
锤式破碎机结构

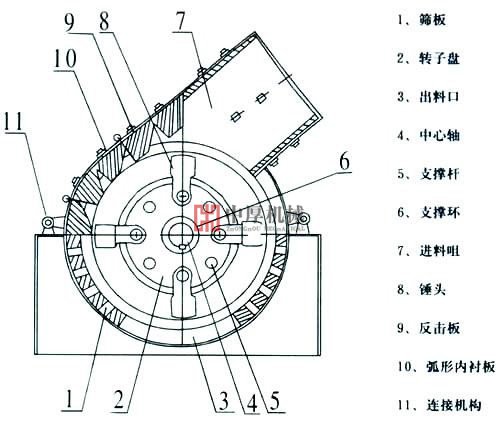

锤式破碎机结构平面图
该锤式破碎机主要用于中碎过程,其构造较为简单,主要由机体、顶盖、装有环锤的转子、筛板、筛板调整装置等组成,电动机在工作室通过弹性联轴器直接驱动转子。转子由主轴、端板、环锤等零部件组成,电动机带动转子做高速旋转从而达到破碎物料的作用,机体是由上下机壳、破碎板、筛板等部件组成,破碎板和筛板安装在托板上。衬板安装在机壳两侧的内壁上,可以防止机壳被磨损,破碎腔由破碎板、筛板、反击板和转子形成,蜗杆、涡轮、指针等组成调整装置,主要调节和现实转子与筛板之间的间隙。
锤式破碎机动画原理
锤式破碎机性能特点1、该破碎机锤头采用新工艺铸造,具有耐磨、耐冲击;
2、可据客户要求,调节需要的粒度;
3、锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题;
4、整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品。
锤式破碎机质量
锤式破碎机质量是决定其性能好坏的首要因素,优质的锤式破碎机能够有效提高其破碎效果及产量, 河卵石制砂机价格,同时较少电量及能源的损耗,节省破碎成本;然而劣质的破碎设备不仅对破碎效果、能耗有很大的影响, 重锤破碎机,而且还可能造成严重的安全事故。因此在购买锤式破碎机时一定要货比三家,认准高质量的中厚锤式破碎机。
重锤式破碎机背面图

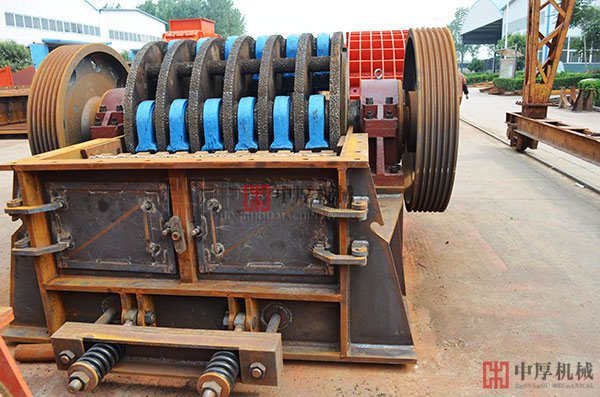

重锤式破碎机生产车间
郑州中州机械专业生产矿山设备的厂家,生产的锤式破碎机质量有保障、价格实惠、性能优越、回报快,为客户创造更高的效益,值得大家去选购。
重锤式破碎机技术参数
型号 |
转子直径 长度(mm) |
进料口尺寸 宽*长(mm) |
进料粒度(mm) | 生产能力 | 电机功率(kw) |
外型尺寸 长宽高(mm) |
---|---|---|---|---|---|---|
PCZ1308 | 1310×790 | 850×800 | ≤600 | 100-160 | 132 | 2818×2100×2390 |
PCZ1510 | 1500×900 | 1000×900 | ≤700 | 160-210 | 132×2 | 3260×2414×2750 |
PCZ1512 | 1500×1160 | 1200×900 | ≤750 | 250-320 | 160×2 | 3260×2624×2750 |
PCZ1615 | 1650×1452 | 1500×1200 | ≤1000 | 360-420 | 200×2 | 3456×2915×3185 |
PCZ1620 | 1660×1900 | 2000×1200 | ≤1200 | 800-1000 | 315×2 | 3500×3100×3200 |
PCZ1820 | 1800×1964 | 2000×1200 | ≤1200 | 1000-1200 | 450×2 | 3270×3210×3520 |
