筛分输送

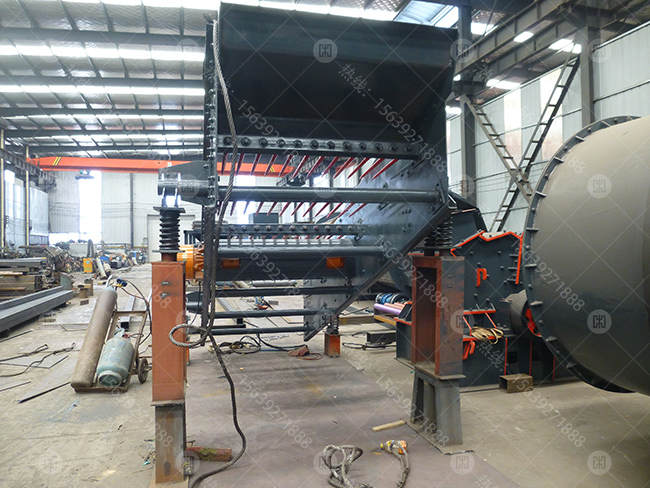

BTS棒条筛

BTS棒条筛是一种具有特殊筛面的筛分设备,其特点在于其筛分效率高,相对处理量大且不易堵孔,尤其适于对水分高、粘性大物料的筛分,广泛用于垃圾处理、煤矿、化工、冶金、电力、建材等行业对块状及中小颗粒物料的分级处理

在线咨询全国热线
0371-56733555

   BTS棒条筛是一种具有特殊筛面的筛分设备,其特点在于其筛分效率高,相对处理量大且不易堵孔,尤其适于对水分高、粘性大物料的筛分,广泛用于垃圾处理、煤矿、化工、冶金、电力、建材等行业对块状及中小颗粒物料的分级处理。棒条筛产品采用棒条、盲板加棒条等形式的给料面,适用于破碎机前大块物料的均匀给料,其棒条缝隙可调,能在给料同时
将泥土和细碎物料分离出去,有效地提高了后面的破碎和分拣功能。


BTS棒条筛工作原理

    BTS棒条振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生激振动力为纵向力,迫使筛箱带动筛网面作纵向前后位移。在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,从而完成物料筛分作业。

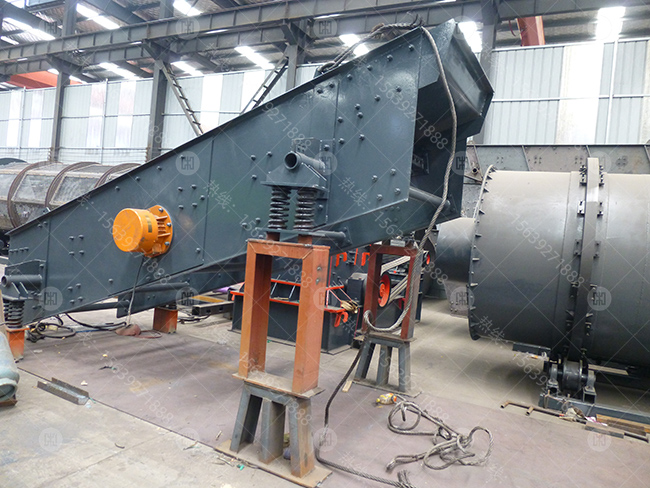

BTS棒条筛产品结构

    棒条筛产品主要由侧板电机、机体、减振弹簧、前后支架等组成。
1、侧板电机:电机激振力平稳,操作方便、安装简单,维修率低,不担心烧轴承。
2、机体:采用国标Q235结构钢板材焊接而成,其作用是将来料通过振动输送到下个环节。
3、减振弹簧:一般采用金属螺旋弹簧或橡胶弹簧,其作用是便机体产生弹性振动,减小振动载荷传递到基础或结构架上。
4、支架:采用板材焊接而成,其作用是支撑机体。


BTS棒条筛特点

1、结构简单、紧凑,外型美观,整机刚度与各部强度大;
2、相对体积小、重量轻,单位设备体积和重量处理能力大,便于系统工艺布置;
3、相对能耗少,筛分效率高;
4、安装与调试方便,运行稳定可靠、操作维修简便;
5、筛面结构与类型模块化设计,更换方便,可满足不同作业需要;
6、处理量大,不易堵孔,适合高水分、大粘度物料的分离、分级、有效筛分,应用范围广。

BTS棒条筛产品主要技术参数表

型号 倾角° 更大给料粒度(mm) 双振幅(mm) 振次(1/min) 处理量(t/h) 参考功率(kw)
BTS-936 0-25 220 11±1 800 200-220 2.4*2
BTS-1248 0-25 300 11±1 800 250-280 3*2
BTS-1548 0-25 300 11±1 700 320-350 3.7*2
BTS-1560 0-25 300 11±1 700 320-350 4.2*2
BTS-1660 0-25 300 11±1 700 350-280 5.5*2
BTS-1848 0-25 300 11±1 700 350-280 6*2

注:以上数据仅供参考,可按用户要求订制。
