选矿设备

回转式烘干机

回转式烘干机(又称回转圆筒干燥机)是一种非常广泛的干燥设备,中厚机械回转式烘干机在原结构的基础上进行了大幅度的突破和创新,主要用于化工、轻工、煤矿、建材以及矿冶行业占有重要
在线咨询全国热线
0371-56733555

回转式烘干机概述:

  郑州中厚机械回转式烘干机(又称回转圆筒干燥机)是一种非常广泛的干燥设备,中厚回转式烘干机在原结构的基础上进行了大幅度的突破和创新,适用范围更加广泛。主要用于化工、轻工、煤矿、建材以及矿冶行业占有重要地位。近年来,回转式烘干机发展非常迅速。中厚机械的回转式烘干机在设计上也出现许多形式。主要表现了3个方面,即:设备规格大型化、结构形式多样化以及节能和自动化。

回转式烘干机

回转式烘干机分类:

1、直接加热回转式烘干机(并流式、逆流式)。

  被干燥物料与热风直接接触。并流式是热风与物料同方向移动,即使入口处热风温度较高,因物料处于表面蒸发阶段,产品温度仍然保持湿球温度。出口侧的物料处于温度上升阶段,因热风温度下降,产品温度亦升高不多。因此,即使热风温度较高,也不会影响产品质量。

2、间接加热回转式烘干机

  热量通过筒体以传导方式被干燥的物料。间接加热回转烘干机是将整个烘干机外筒砌在炉内,烘干机内设一辅助烟道。从燃烧室来的烟道气掠过转筒外壁进入筒内,然后被风机引出,烟道气经过筒外及筒内部时,间接加热环隙中被干燥的物料。干燥介质从筒体右端进入,自左端由引风机排出。

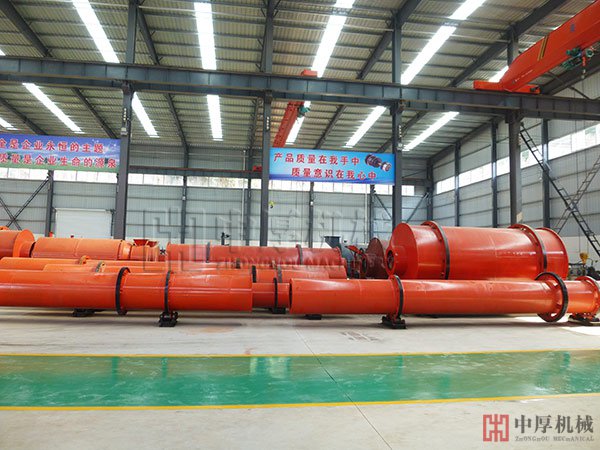

烘干机厂家

中厚回转式烘干机结构形式

  回转式烘干机内部结构(即抄板,亦称扬料板)形式是烘干机性能的主要关键。扬料板的作用是尽快将物料送向转筒的内部装置。内部装置的目的是保证烘干机转动时物料有剧烈的搅动和物料在转筒横截面上均匀发布,以及气体与湿物料的充分接触。物料在这些螺旋形导料板上发生预先干燥,特别是对黏性物料,能改善物料在内部装置上的发布情况。根据物料要求,中厚机械回转烘干机内部导料板可分为传统导料板,翻动式抄板、分配式以及新型的多管式扬料板、活动物料扬料器、齿形扬料板、链条式打散系统等近百种内部装置。

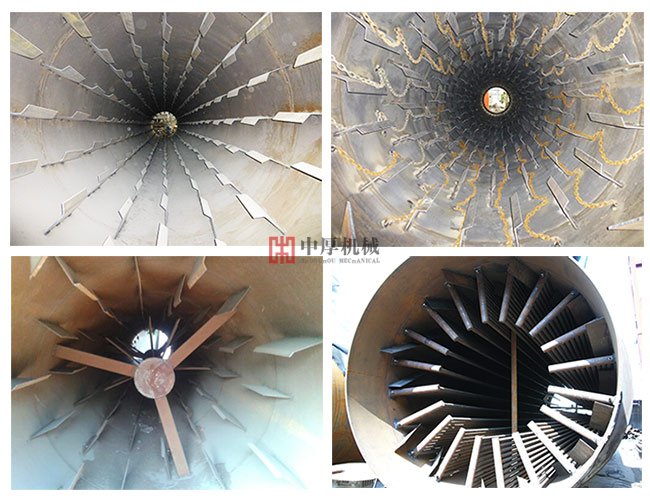

回转式烘干机内部结构图

回转烘干机内部结构图

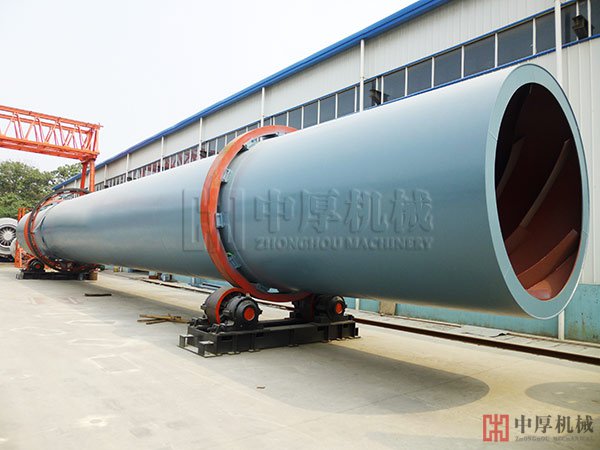

回转式烘干机结构组成

  回转式烘干机由1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、托辊;7、小齿轮;8、出料部分;9;扬料板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成。另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、脉冲除尘器、水膜除尘室、引风机等。

回转烘干机技术参数

型号(mm) 倾斜度(%) 转速(r/min) 进气温度(℃) 功率(kw) 生产能力(t/h) 重量(t)
Ф600×6000 3-5 3-8 ≤700 3 0.5-1.5 2.9
Ф800×8000 3-5 3-8 ≤700 4 0.8-2.0 3.5
Ф800×10000 3-5 3-8 ≤700 4 0.8-2.5 4.5
Ф1000×10000 3-5 3-8 ≤700 5.5 1.0-3.5 5.6
Ф1200×10000 3-5 3-8 ≤700 7.5 1.8-5 14.5
Ф1200×12000 3-5 3-8 ≤700 11 2-6 14.8
Ф1500×12000 3-5 2-6 ≤800 15 3.5-9 17.8
Ф1800×12000 3-5 2-6 ≤800 18.5 5-12 25
Ф2200×12000 3-5 1.5-6 ≤800 18.5 6-15 33
Ф2200×18000 3-5 1.5-6 ≤800 22 10-18 53.8
Ф2200×22000 3-5 1.5-6 ≤800 30 12-20 56
Ф2400×20000 3-5 1.5-6 ≤800 37 18-30 60
Ф3000×20000 3-5 1.5-5 ≤800 55 25-35 78
Ф3000×25000 3-5 1.5-5 ≤800 75 32-40 105
Ф3200×25000 3-5 1.5-5 ≤800 90 50-80 125
Ф3400×25000 3-5 1.5-5 ≤800 110 70-100 140
