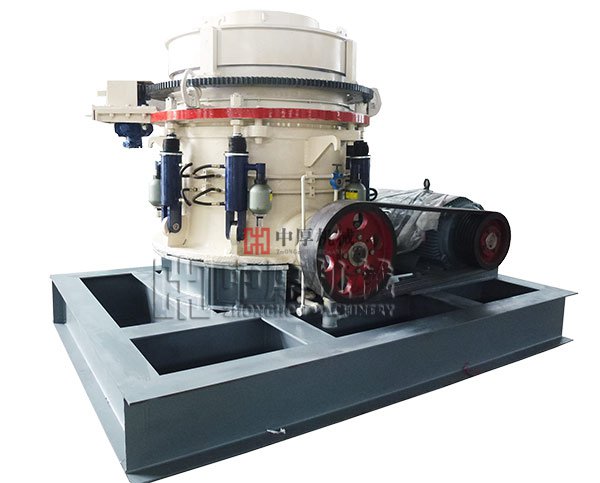

HPY液压圆锥破碎机

　　HPY新型液压圆锥破碎机是中厚机械集团多年潜心开发的圆锥破碎机，采用了“偏心轴套绕定轴旋转”的设计，加强了主轴的强度，它不但提高了生产能力和破碎效率，还扩大了应用范围，从石灰石到玄武岩，从石料生产到各种矿石破碎，都可以在各种粗破、中碎、细碎作业中提供更好性能。适合处理坚硬矿石，是实现“多破少磨”的理想设备。

　　HPY新型液压圆锥破碎机主要组成部件由机座总成、偏心套总成、传动轴总成、电机总成、动锥总成、定锥总成等。辅助部分由电气系统、润滑系统、液压系统等。

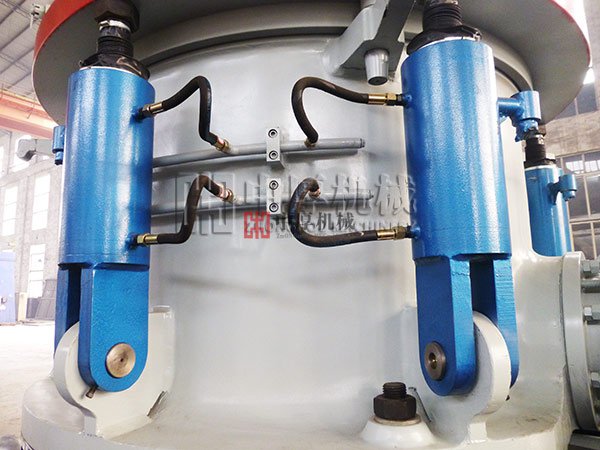

液压圆锥破碎机细节图

HPY新型液压圆锥破碎机工作原理

　　HPY新型液压圆锥破碎机工作时物料在动锥及定锥的破碎腔内，电动机通过三角皮带、传动轴、带动偏心套旋转，动锥在偏心套的作用下，使动锥作悬摆运动，周期地靠近与离开定锥，当动锥靠近定锥一边时，产生破碎作用。离开一边时，已破碎的物料从破碎腔排出。物料在破碎腔内不断受到碎压、冲击、弯曲、及磨削作用充分而被破碎。

HPY新型液压圆锥破碎机优点：

　　1、液压圆锥破碎机设计紧凑，外形体积小，破碎力大，排矿口调节方便。

　　2、大偏心距、高破碎频率，优化的内部结构，可满仓给料。

　　3、采用粒间层压原理设计的破碎腔，由于料层的保护，使磨耗降低。

　　4、具有液压调整排矿口，过铁释放以及液压清腔功能，液压系统动作灵敏，便于实现自动控制省电节能。

　　5、有自带整形功能，出料粒度均匀，可实现在不拆卸机器零件的情况下处理故障。

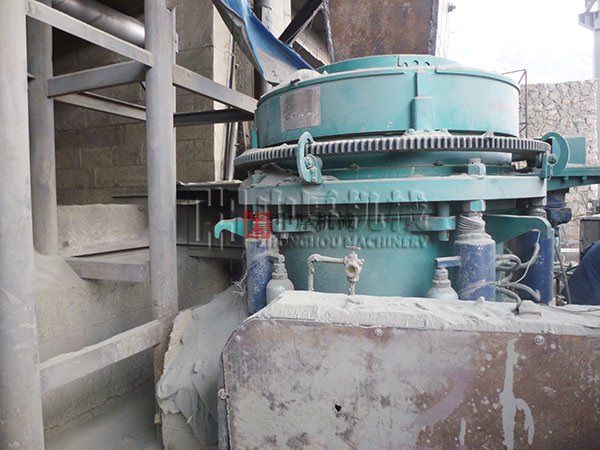

液压圆锥破碎机生产现场

HPY新型液压圆锥破碎机特点

　　1、当动锥衬板磨损，排矿口增大而需要调整排矿口或其恢复至原排矿口大小时，只需向液压缸中补充输入定量的油即可。

　　2、把分为几节的动锥衬板改为整体衬板，克服了衬板容易松动的缺点。为了延长衬板的寿命，将衬板下部加大了壁厚。这样同时使动锥的锥角增大，减少了水平分力，改善了主轴的受力情况，并使粒度更均匀

　　3、将主轴与动锥配合，由热压配合改为锥面配合，这样就动锥成为可卸部件，当主轴破坏时，锥体仍可换到新主轴上使用。

　　4、采用了液压保险及液压调整排矿口装置，从而保证了破碎机，减轻了排矿口的劳动强度，并缩短调整时间。

HPY新型液压圆锥破碎机技术参数

各种型号不同排料口下的处理能力（t/h）

注：以上数据均为破碎机瞬间生产能力，原料的松散密度按照1.6t/m³的中等硬度物料的平均值。不同硬度的物料，在不同的给料条件下，生产能力会有很大差别。
