磁选机的内部结构

①、槽体的材质为不锈钢板,厚度为4mm,所有焊缝的焊接采用氩弧焊或CO2气体保护焊,焊接后进行探伤检验,确保焊道内在质量,使槽体和筒体在运转过程中不会漏水。在槽体的易磨损处采用锰钢板,增加槽体的耐磨性能,提高槽体的使用寿命。

②、槽体进矿部分底面结构形式采用圆弧面结构,区别于传统的槽体进矿端底部直线面形式。磁选机这种结构形式好处在于:(一)避免槽体底部物料的淤积,使矿浆流通更顺畅;(二)由于有弧形面的存在,减缓了物料对槽体底部的冲击。

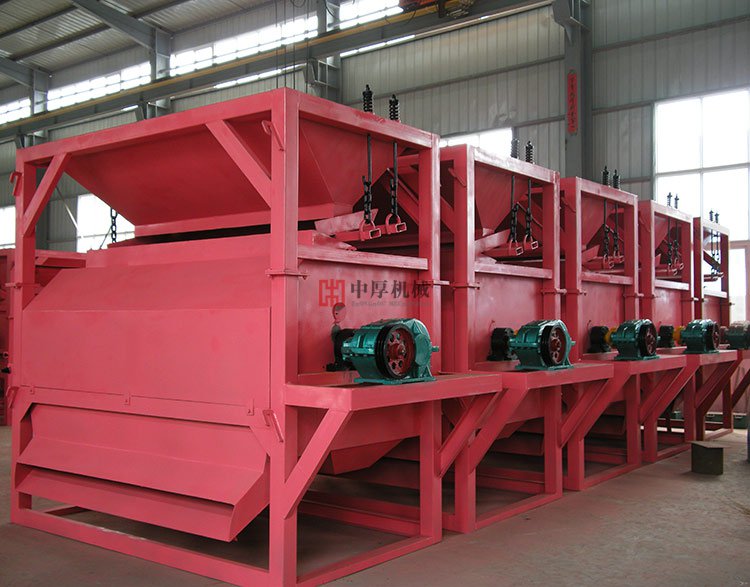

磁选机

③、槽体尾矿排矿管采用双层管结构,两层管之间灌住耐磨材料(环氧树脂+石英砂),提高尾矿管的使用寿命。

④、槽体与机架采用模块化设计,结实牢固,槽体两端固定支撑与调节垫板可以在一定范围内进行上下左右方向调节,在槽体两侧设排淤机构,以方便清理槽体内的淤积。

⑤、磁选机给矿调浆冲水管采用钢管结构,目的是定位冲水方向,防止高压水直接冲刷槽体箱板,同时冲水管外用胶管防护,提高冲水管的使用寿命。

⑥、在磁选机的给矿区域加大了冲水管直径,增加给水流量,增大给水压力,使给水更加充公,避免槽体底中物料的淤积,使矿浆流通更顺畅,从而有利于提高磁选产量。

⑦、卸矿冲洗水采用带阀门鸭嘴形喷嘴,卸矿效果良好,同时节水,易清理,不会堵塞。 3、传动部分

①、驱动减速电机采用具有良好信誉保证和优秀的机械性能的国内著名品牌的硬齿面减速机,使用维护方便、装配要求较低,可以适应选矿场全天候,不间断的工作,同时我公司设备都配有电机电流过载保护器,使电机可以安全运转,不会固异常现象,发生意外烧毁电机。

②、传动系统采用齿轮传动,具有体积小、重量轻、运转可靠平衡、故障少等优点,用户使用方便,维修容易。
