如何实现圆锥破碎机调整环的快速拆装?



  圆锥破碎机是选矿、煤炭、化工、建筑等众多行业中的关键设备。在选矿车间的细碎段往往采用圆锥破碎机作为破碎机械。在对破碎机进行检修,或是更换大锥齿轮和铜套时,均需要拆卸调整环。那么,有什么方法可以实现调整环的快速拆卸呢?中厚机械给大家做以下解答。

  以选矿车间细碎段采用三台圆锥破碎机的工艺流程为例,这三台圆锥破碎机调整环的安装高度一致,通常采用推动液压缸转动调整环的方法进行拆卸。在拆装调整环时需要搬动液压阀手柄,实现推动头的伸缩。这种方法费时费力,很不经济。

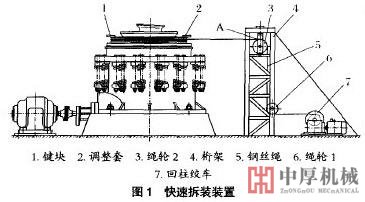

  为了减少拆装调整环的时问,提高设备的作业率,可采用一种拆装调整环的快速拆装装置,如下图1所示。绳轮l、2固定在桁架上。回柱绞车钢丝绳穿过绳轮1、2,调绳套套在调整环上面的键块上,然后将钢丝绳沿着调整环上的锯形螺旋槽缠绕3~4圈。拆卸时逆时针缠绕钢丝绳,安装时顺时针缠绕钢丝绳。启动回柱绞车使其转动,通过钢丝绳拉动调整环使其转动,达到拆装的目的。

圆锥破碎机示意图



  在圆锥破碎机附近焊接一绳轮桁架,绳轮2中A点的高度比调整环上平面的高度低100mm左右即可,绳轮2可以360度转动。绳轮l安装在如图l所示位置(即绳轮l与滚筒之间的钢丝绳保持水平)。桁架与基础底板需焊接牢固。

  使用该快速拆装装置拆装调整环时,先将钢丝绳沿着调整环的锯形螺旋槽缠绕,然后开动绞车。以用绞车拉动调整环转动1圈只需1.1min,拆下调整环约需l0 min,比用推动液压缸节省了2个多小时的时间,大大提高了破碎机设备的作业效率,因此是一种值得推广和应用的装置。
