项目地址:新疆乌鲁木齐铝灰加工现场
处理量:每天加工铝灰100吨
总投资:150万元
项目介绍:铝厂出来热、冷铝灰、清包料通过给料机进入破碎设备处理后,选出30mm以上块料直接回炉;30mm以下料进入铝灰球磨机处理 (也可通过斗式提升机进入料仓储存集中给球磨机供料,料仓、斗提与系统一共用)二次铝灰专用滚筒筛分类。
球磨机(与系统一、系统二筛分设备直连,同时可接受料仓给料)、筛分收集设备一台,脉冲除尘系统(与系统一除尘共用)等。满足热铝灰和冷铝灰及清包料处理产生的30mm以下料的处理能力。
30mm以下料进入球磨机进行铝灰分离处理,然后通过滚筒筛自动筛选并分级,1mm以上块料直接回炉;1mm以下粉料直接从出料口装袋通过地轨车送出,调运到存放点。

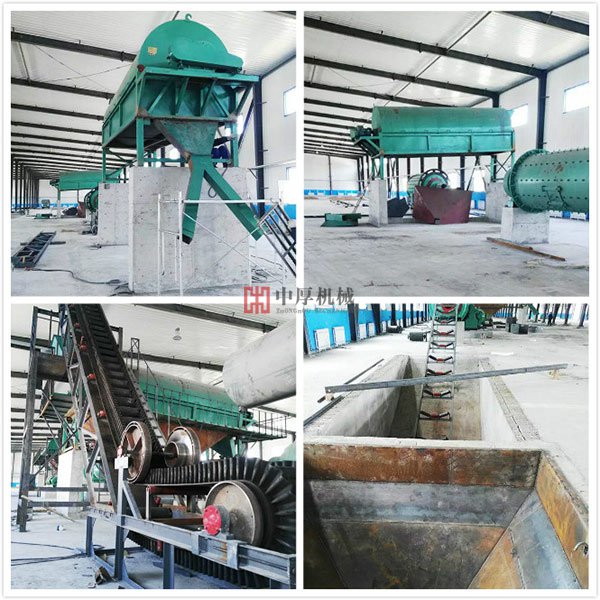

铝灰生产线安装现场
成套铝灰处理设备控制系统要求:
每个系统采用PLC控制,各单体设备之间有联锁功能,充分保证操作的安全性;设备设计合理自动化程度高,安全可靠,受到了客户的一致好评!

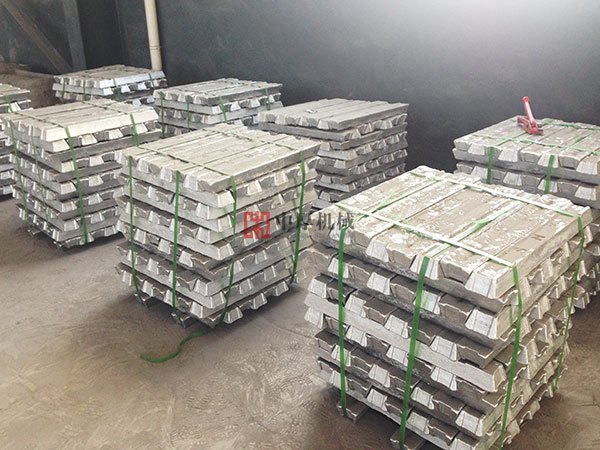

铝锭成品
日处理100吨加工铝灰设备明细单
序号 | 设备名称 | 规格型号 | 材质 | 单位 | 数量 |
1 | 颚式破碎机 | PEX400x60 0 | Q235-B、铸钢 | 台 | 1 |
2 | 皮带输送机 | B650x10M | Q235-B、铸钢 | 台 | 1 |
3 | 铝灰筛块机组 | MQ-L12 | Q235-B、铸钢 | 台 | 1 |
4 | 料仓 | 3500X3500 | Q235-B | 台 | 1 |
5 | 电磁振动给料机 | GZ-500型 | Q235-B、铜线 | 台 | 1 |
6 | 皮带输送机 | B650x14M | Q235-B、铸钢 | 台 | 1 |
7 | 铝灰专用球磨机 | MQG-L100 | Q235-B、铸钢 | 台 | 1 |
8 | 大倾角皮带输送机 | B650x10M | Q235-B、铸钢 | 台 | 1 |
9 | 铝灰分离机组 | XL-I1860 | Q235-B、铸钢 | 台 | 1 |
10 | 接料输送车 | 1000x1000 | Q235-B、铸钢 | 台 | 4 |
11 | 脉冲布袋除尘器 | PPC96-5 | Q235-B、铸钢 | 台 | 1 |
12 | PLC控制系统柜 | 配套 | / | 套 | 1 |
注:铝灰分离生产线可依据客户要求来现场设计与优化
